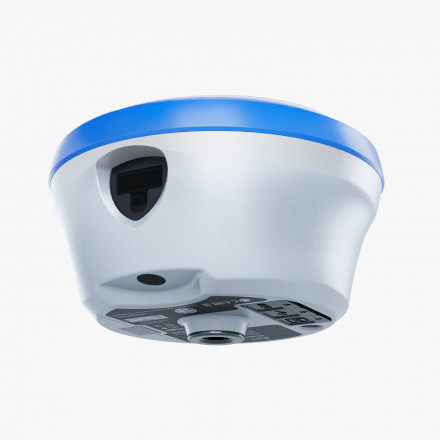

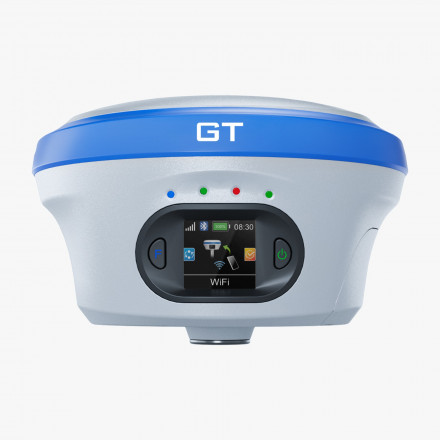

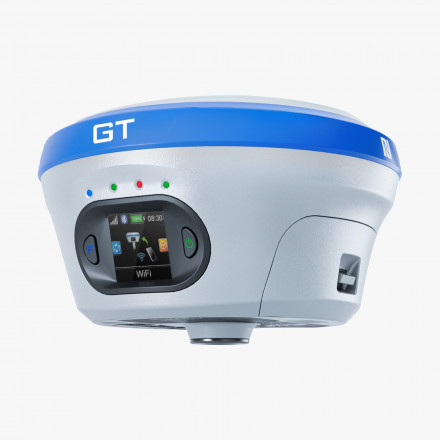

GT Visual — это универсальный ГНСС приемник, оснащенный двумя лазерными камерами. Он объединяет высокоточный модуль позиционирования, IMU, AR, лазерные технологии и лазерную визуализацию для обеспечения высокоточного позиционирования, измерения наклона, определения местоположения в реальном времени и визуализированного измерения лазерных точек. Максимальный радиус проверки составляет до 30 метров. Приемник изготовлен из прочного магниево-алюминиевого сплава, что обеспечивает долговечность и надежность. Он поддерживает возможность горячей замены аккумуляторов, что позволяет быстро подзаряжать его без перебоев в подаче электроэнергии, тем самым продлевая время работы. Полнофункциональный многочастотный приемник Приемник оснащен высокоточным модулем позиционирования с 2100 высокоскоростными каналами. Он поддерживает полнофункциональный и многочастотный прием и обработку сигналов, включая: GPS: L1C/A, L1P,L1C, L2P, L2C, L5; ГЛОНАСС: L1C/A, L1P, L2C, L2P, L3,P1, P2; BeiDou: B1L, B2L, B3L, B1C, B2a,B2b, ACEBOC; Galileo: E1, E5a, E5b, E5ALTBOC, E6; QZSS:L1C/A, L2, L2C, L5, L6,LEX; IRNSS: L5; SBAS: L1, L5, WAAS, EGNOS, GAGAN,SDCM; L-Band: PPP-B2b,E6-HAS,SSR-RX и навигационные системы. Измерение наклона Оснащенное интеллектуальным модулем высокоточной инерциальной навигации (IMU), устройство обеспечивает компенсацию наклона до 60° в режиме реального времени, устраняя проблему «плавающих точек» в RTK-съемках. AR Stake Out Профессиональная сверхширокоугольная камера обеспечивает возможность съемки в реальном времени в формате HD. Удобное приложение для съемки в дополненной реальности (AR stake out) обеспечивает точность съемки за один раз. Визуализированное лазерное измерение Оснащенный высокоточным лазерным дальномером миллиметрового диапазона и камерой высокой четкости, приемник обеспечивает точное определение местоположения. Сочетание высокоточной инерциальной навигации и высокой четкости изображения камеры обеспечивает бесперебойную работу даже в сложных условиях. Увеличенный срок службы батареи Приемник оснащен двумя съемными аккумуляторами, которые позволяют осуществлять горячую замену без перебоев в подаче электроэнергии. Это обеспечивает быструю замену аккумулятора и значительно увеличивает срок его службы. Есть съемные аккумуляторы 7,2 В, 3400 мАч * 2 штуки, встроенный 5G модем, 64 гб встроенной памяти и внутренний радиомодем Диапазон частот: 410 ~ 470 МГц Мощность: 5 Вт
Характеристики
Примечания
Рабочая температура
-45°C~+85°C
BDS
B1L, B2L, B3L, B1C, B2a,B2b(PPP), ACEBOC
NavIC (IRNSS)
L5*(Требуется поддержка ПО)
Зарядка
9~28 В постоянного тока
Процессор
ARM Cortex-A7 1.8ГГц
Размер
Φ160 * 103 мм
AR точность
План: 2.5мм+0.5ppm Высота: 5мм+0.5ppm
NFC
дальность действия до 7 см
ЖК панель
Сенсор: 1,3 дюйма Разрешение: 240 * 240
Протоколы поправок
CMR,RTCM 2.X,RTCM 3.X
Частота обновления
20 Гц макс.
Вес
850г (без батареи)
AR Камера
Поддерживается съемка в дополненной реальности Сенсор: 1/2,8 дюйма Диафрагма: f /2.5 Разрешение: 1920 * 1080 Угол обзора: 70,3°H62,7°V38,6° Искажение: ≈0,38%
L-Band (опция)
PPP-B2b, E6-HAS, SSR-RX
Высокоточная статика
2.5 мм. + 0.3 мм./км
Получение сигнала
20нс
Холодный запуск
<40с
Передача данных
Bluetooth, GSM модем, UHF модем, Wi-Fi
GPS
L1C/A, L1P,L1C, L2P, L2C, L5
Вывод данных
NMEA-0183
Одиночный (RMS)
План: 1м / Высота: 1.5м
Статика
План: 2мм+0.3мм/км; Высота: 3мм+0.5мм/км
Память
Да
Компенсация наклона
Есть
GLONASS
L1C/A, L1P, L2C, L2P, L3,P1, P2
Wi-Fi
802.11 b/g/n
ОС
Linux
Скорость (RMS)
0.03 м/с
Материал
Корпус из магниевого сплава с крышкой из пластика ABS/PC
Вариант работы в RTK
База/Ровер, Ровер/Сетевой ровер
GALILEO
E1, E5a, E5b, E5ALTBOC, E6(PPP)
SBAS
L1, L5,WAAS, EGNOS, GAGAN,SDCM
Лазерный модуль
Тип: Класс 3R Дальность действия: 30 м План: 8мм+0.5мм/км=0.5*а Высота: 15мм+0.5мм/км+0.5*а Длина волны: 520±20 нм Мощность: 3,8 МВт
Сеть
5G LTE FDD: B1/2/3/4/5/7/8/12/13/ 18/19/20/25/26/28 LTE TDD: B38/39/40/41 WCDMA: B1/2/4/5/6/8/19 GSM: B2/3/5/8
Температура хранения
от -55°C до + 95°C
DGPS (RMS)
План: 0.1м / Высота: 0.2м
RTK (RMS)
План: 4мм+0.5мм/км Высота: 8мм+0.5мм/км
Лазерная вспомогательная камера
Сенсор: 1/3,06 дюйма Разрешение: 4224×3200 Угол обзора: D44°H35°V26,5° Искажение: ≈1%
Радио
Радио протоколы:Transeot, Trimtalk, Trimtalk 450S, South, Trimmk3, Satel, CSS. Встроенный приемопередатчик Диапазон частот: 410 ~ 470 МГц Мощность: 5 Вт
Принимаемые сигналы
BeiDou (Compass), Galileo, Glonass, GPS, IRNSS, L-band, QZSS, SBAS
Bluetooth
5.3+EDR+BLE
QZSS
L1C/A, L2, L2C, L5, L6,LEX
Компенсация наклона (≤60°)
8 мм + 0.4 мм
Рабочее время
Более 25 часов (при сетевом режиме работы контроллера)
